UHZ-158S-UR/UB系列插入式磁性液位變送器

2021/05/18 08:13:18

UHZ-158S-UR/UB系列插入式磁性液位變送器利用環形磁性浮子隨液位升或降,使傳感器主導管內的干簧管吸合，...

產品簡介：

UR系列插入式磁性液位變送器：

該液位變送器利用環形磁性浮子隨液位升或降,使傳感器主導管內的干簧管吸合，將液位轉換成相應的電阻輸出,該信號可直接與本公司生產的數顯表配套．實現對液位的遠距離檢測、報警和控制。

UB系列插入式磁性液位變送器：

該液位變送器是在UR系列液位變送器的基礎上通過在接線盒內加裝一體化變送電路模塊．將電阻信號轉換成二線制4v 20mADC標準信號輸出。該信號可方便地與電動Ⅲ型儀表或DCS配套使用,實現遠距離檢測、報警和控制．亦可與本公司生產的數顯表配套使用。

插入式磁性液位變送器適用于化工、電力、造紙、食品和城建等行業,用于開口、密閉容器內介質液位測量,對于地下貯槽、池及高層水箱的液位測量尤為理想。

插入式磁性液位變送器用不銹鋼等耐腐材料制成．且有防爆功能,故能使用于有腐蝕、易燃.易爆的場合。

特點：

※ 結構簡單、安裝方便、維修簡易、價格便宜。

※ 儀表不僅可輸出420mA二線制電流信號,現場還可選擇液晶顯示或指針指示,便于儀表調試和現場檢測.

※ 該液位計的傳感器部份.因采用了日本艾禮富(ALEPH)干簧開關管，從而解決了同類型產品長時間使用后出現磁化不能正常．Z確檢測液位的問題。

結構原理：

傳感器的主導管內裝有一組干簧管和精密電阻，當管外磁性浮子隨液位上下變化時，主導管內位于液面處的干簧依次接通使傳感器的電阻值發生變化，接線盒內的轉換電路模塊將其阻值轉換成電流輸出。

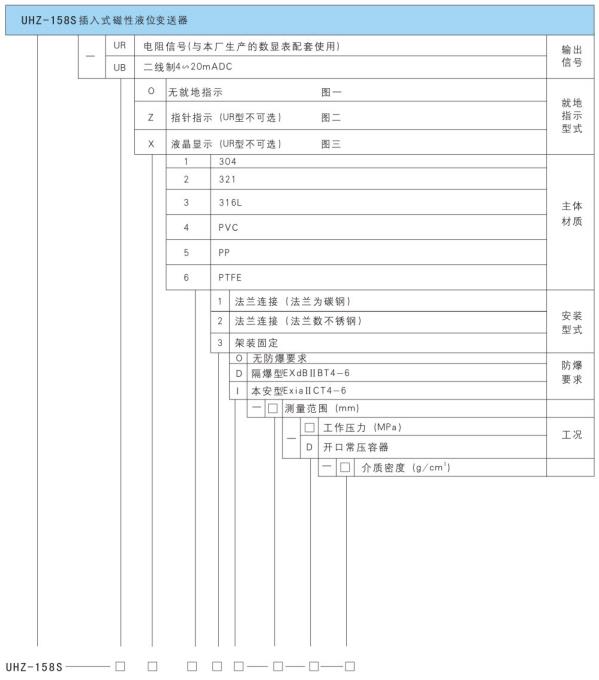

產品選型標記：

選型舉例。測量建筑高層水箱液位．采用插入式磁性液位變送器，輸出4~20mADC，碳鋼法蘭連接，測量范圍，2500mm選型標記:UHZ-158S-UB0110-2500-D-1.0
